Dana Tube Yokes Catalogue

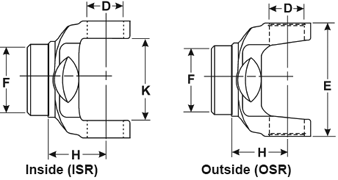

Series Dimension D Dimension E Dimension K Fits Tube Dia Fits Tube Wall S=smless W=welded (F) Butt Diameter (H) C/L to Weld Used in TY & Yoke Assembly Part #
1000 0.940   1.500 1.250 0.095-W 1.070 2.560   10-26-37
1000 0.940   1.500 1.750 0.065-W 1.625 2.000   10-28-97
1000 0.940   1.500 1.750 0.065-W 1.625 2.000 10-27-1 10-28-17
1100 0.940 2.660   1.250 0.095-W 1.062 1.687   1-26-297
1100 0.940 2.660   2.000 0.065-W 1.875 1.500   1-28-107
1210 1.060 2.690   1.500 0.120-W 1.250 1.625   2-28-3027
1210 1.060 2.690   2.000 0.083-W 1.844 1.500   2-28-2417
1210 1.060 2.690   2.500 0.065-W 2.375 1.312   2-28-1947
1310 1.060 3.470   1.250 0.098-W 1.060 2.120   2-26-187
1310 1.060 3.470   1.250 0.120-S 1.000 2.125   2-26-347
1310 1.060 3.470   1.250 0.188-S 0.875 2.281   2-26-147
1310 1.060 3.470   1.750 0.065-W 1.625 1.688   2-28-447
1310 1.060 3.470   1.750 0.095-W 1.571 1.688   2-28-3187
1310 1.060 3.470   2.000 0.065-W 1.875 1.690   2-28-417
1310 1.060 3.470   2.000 0.083-W 1.844 1.690 2-27-7 2-28-357
1310 1.060 3.470   2.000 0.095-W 1.812 1.690   2-28-577
1310 1.060 3.470   2.000 0.120-W 1.766 1.690   2-28-1757
1310 1.060 3.470   2.250 0.095-W 2.062 2.000   2-28-547
1310 1.060 3.470   2.500 0.065-W 2.375 1.844 2-27-4 2-28-277
1310 1.060 3.470   2.500 0.083-W 2.344 1.844 2-27-9 2-28-367
1310 1.060 3.470   2.750 0.065-W 2.625 1.688 2-27-5 2-28-307
1310 1.060 3.470   2.750 0.083-W 2.594 1.688   2-28-1617
1310 1.060 3.470   2.750 0.120-S 2.531 1.675   2-28-2787
1310 1.060 3.470   3.000 0.065-W 2.875 1.688 2-27-6 2-28-327
1310 1.060 3.470   3.000 0.065-W 2.875 1.840   2-28-3207
1310 1.060 3.470   3.000 0.083-W 2.844 1.688 2-27-24 2-28-437
1310 1.060 3.470   3.000 0.120-S 2.782 1.675   2-28-2427
1310 1.060 3.470   3.250 0.065-W 3.125 1.688   2-28-557
1310 1.060 3.470   3.250 0.083-S 3.104 1.969   2-28-3367
1310 1.060 3.470   3.500 0.065-W 3.375 1.688 2-27-10 2-28-397
1310 1.060 3.470   3.500 0.083-W 3.344 1.688 2-27-12 2-28-427
1310 1.060 3.470   4.000 0.083-S 3.853 2.130   2-28-3637
1310 1.060 3.470   4.000 0.083-S 3.853 2.130   2-28-3697
1310 1.060 3.470   4.000 0.083-W 3.844 1.500   2-28-477
1310 1.060 3.470   4.000 0.083-W 3.844 1.910   2-28-3837
1330 1.060 3.880   2.000 0.120-W 1.766 2.120   2-28-2777
1330 1.060 3.880   2.500 0.083-W 2.344 1.719   2-28-1707
1330 1.060 3.880   2.500 0.083-W 2.344 2.537   2-28-3347
1330 1.060 3.880   2.750 0.065-S 2.625 2.000   5004393
1330 1.060 3.880   2.750 0.065-W 2.625 2.540   5002395
1330 1.060 3.880   2.750 0.083-S 2.594 2.030   2-28-3937
1330 1.060 3.880   2.750 0.083-W 2.591 2.539   2-28-4017
1330 1.060 3.880   3.000 0.065-W 2.875 1.719   2-28-1177
1330 1.060 3.880   3.000 0.083-W 2.844 1.719   2-28-1697
1330 1.060 3.880   3.000 0.083-W 2.844 2.165   2-28-4037
1330 1.060 3.880   3.500 0.065-W 3.125 1.812   2-28-1977
1330 1.060 3.880   3.500 0.065-W 3.370 2.413   2-28-4057
1330 1.060 3.880   3.500 0.065-W 3.370 2.413   5002389
1330 1.060 3.880   3.500 0.083-W 3.344 1.812   2-28-1717
1330 1.060 3.880   3.500 0.120-S 3.272 1.837   2-28-2757
1330 1.060 3.880   3.750 0.083-S 3.604 2.130   2-28-3717
1330 1.060 3.880   4.000 0.065-W 3.870 1.690   2-28-3787
1330 1.060 3.880   4.000 0.074-W 3.852 2.130   2-28-4047
1330 1.060 3.880   4.000 0.083-S 3.853 2.125   2-28-3317
1330 1.060 3.880   4.000 0.083-S 3.853 2.130   2-28-3377
1330 1.060 3.880   4.000 0.083-S 3.853 2.406   2-28-3327
1330 1.060 3.880   4.160 0.086-S 3.998 2.130   2-28-3687
1330 1.060 3.880   4.160 0.086-S 3.998 2.406   2-28-3517
1330 1.060 3.880   4.500 0.056-W 4.324 2.205   5001588
1330 1.060 3.880   4.520 0.075-S 4.388 2.130   2-28-3507
1330 1.060 3.880   4.540 0.083-S 4.388 4.000   5001484
1330 1.060 3.880   5.000 0.065-S 4.888 1.820   2-28-3487
1330 1.060 3.880   5.000 0.065-S 4.888 4.110   2-28-3527
1350 1.190 3.880   2.000 0.120-W 1.766 2.000   3-26-117
1350 1.190 3.880   2.000 0.120-W 1.766 2.125   3-28-777
1350 1.190 3.880   2.500 0.083-W 2.344 1.938 3-27-1 3-28-47
1350 1.190 3.880   2.750 0.065-W 2.625 2.031   3-28-1107
1350 1.190 3.880   3.000 0.065-W 2.870 2.660   3-28-137
1350 1.190 3.880   3.000 0.083-W 2.844 2.000 3-27-2 3-28-57
1350 1.190 3.880   3.000 0.083-W 2.844 2.031   3-28-1157
1350 1.190 3.880   3.000 0.095-W 2.812 2.000   3-28-157
1350 1.190 3.880   3.000 0.134-W 2.734 1.970   3-28-1137
1350 1.190 3.880   3.500 0.065-W 3.375 1.812 3-27-5 3-28-257
1350 1.190 3.880   3.500 0.083-W 3.344 1.840   3-28-427
1350 1.190 3.880   3.500 0.120-S 3.270 1.837   3-28-977
1350 1.190 3.880   3.500 0.165-S 3.188 1.837   3-28-1197
1350 1.190 3.880   4.000 0.083-S 3.853 2.130   3-28-1297
1350 1.190 3.880   4.000 0.083-S 3.853 2.410   3-28-1307
1350 1.190 3.880   4.000 0.083-W 3.844 1.688   3-28-417
1350 1.190 3.880   4.160 0.086-S 3.998 2.130   3-28-1617
1350 1.190 3.880   4.160 0.086-S 3.998 2.410   3-28-1437
1350 1.190 3.880   4.520 0.075-S 4.388 2.130   3-28-1407
1350 1.190 3.880   5.000 0.065-S 4.888 1.840   5001701
1350 1.190 3.880   5.000 0.065-S 4.888 1.844   3-28-1347
1350 1.190 3.880   5.000 0.065-S 4.888 4.110   3-28-1447
1410 1.190 4.440   2.500 0.095-W 2.312 2.000   3-28-327
1410 1.190 4.440   2.500 0.156-S 2.216 2.000   3-28-437
1410 1.190 4.440   2.750 0.083-W 2.594 1.625   3-28-987
1410 1.190 4.440   3.000 0.083-W 2.844 1.625   3-28-447
1410 1.190 4.440   3.000 0.083-W 2.844 2.125 3-27-3 3-28-97
1410 1.190 4.440   3.000 0.095-W 2.812 2.125 3-27-6 3-28-267
1410 1.190 4.440   3.000 0.134-W 2.742 1.624   3-28-997
1410 1.190 4.440   3.000 0.250-W 2.500 1.625   3-28-1117
1410 1.190 4.440   3.500 0.065-W 3.375 2.125 3-27-8 3-28-367
1410 1.190 4.440   3.500 0.083-W 3.344 2.125 3-27-4 3-28-557
1410 1.190 4.440   3.500 0.095-W 3.321 2.125   3-28-857
1410 1.190 4.440   4.000 0.065-W 3.870 2.500   3-28-1267
1410 1.190 4.440   4.000 0.083-S 3.853 2.290   3-28-1607
1410 1.190 4.440   4.000 0.083-W 3.844 1.875 3-27-16 3-28-457
1410 1.190 4.440   4.000 0.083-W 3.844 2.130   5003536
1410 1.190 4.440   4.000 0.083-W 3.844 2.130   5003535
1410 1.190 4.440   4.000 0.095-W 3.812 1.875   3-28-387
1410 1.190 4.440   4.000 0.103-S 3.812 2.125   3-28-1537
1410 1.190 4.440   4.095 0.180-W 3.743 2.030   3-28-1087
1410 1.190 4.440   4.157 0.087-S 3.985 2.290   3-28-1757
1410 1.190 4.440   4.500 0.098-S 4.325 2.125   3-28-1387
1410 1.190 4.440   4.510 0.063-S 4.384 2.290   3-28-1597
1410 1.190 4.440   4.510 0.063-S 4.384 2.290   3-28-1547
1410 1.190 4.440   5.000 0.065-S 4.888 2.281   3-28-1647
1410 1.190 4.440   5.000 0.065-S 4.888 4.109   3-28-1657
1480 1.380 4.440   3.000 0.095-W 2.812 1.688   3-28-497
1480 1.380 4.440   3.500 0.083-W 3.344 2.031 3-27-22 3-28-537
1480 1.380 4.440   3.500 0.083-W 3.344 2.312   3-28-547
1480 1.380 4.440   3.500 0.095-W 3.321 2.031   3-28-567
1480 1.380 4.440   4.000 0.083-W 3.844 2.031 3-27-20 3-28-507
1480 1.380 4.440   4.000 0.095-W 3.812 2.031   3-28-627
1550 1.380 5.250   3.500 0.095-W 3.321 1.844   4-28-257
1550 1.380 5.250   3.500 0.095-W 3.321 2.188 4-27-18 4-28-307
1550 1.380 5.250   3.500 0.095-W 3.321 2.688 4-27-16 4-28-417
1550 1.380 5.250   3.500 0.095-W 3.321 3.125   4-28-427
1550 1.380 5.250   3.500 0.134-W 3.250 1.810   4-28-627
1550 1.380 5.250   3.500 0.134-W 3.250 2.188   4-28-487
1550 1.380 5.250   3.500 0.156-W 3.188 2.188   4-28-657
1550 1.380 5.250   4.000 0.083-W 3.844 2.188   4-28-277
1550 1.380 5.250   4.000 0.095-W 3.812 2.188   4-28-297
1610 1.880 5.310   3.500 0.095-W 3.321 3.000 5-27-7 5-28-167
1610 1.880 5.310   3.500 0.134-W 3.250 3.000   5-28-717
1610 1.880 5.310   3.500 0.134-W 3.250 3.000 5-27-25 5-28-627
1610 1.880 5.310   3.500 0.134-W 3.250 3.810   5-28-887
1610 1.880 5.310   3.500 0.156-W 3.188 3.000   5-28-957
1610 1.880 5.310   3.500 0.156-W 3.188 3.000 5-27-9 5-28-207
1610 1.880 5.310   3.550 0.207-W 3.141 2.220   5-28-977M
1610 1.880 5.310   3.550 0.207-W 3.141 2.220   5-28-837
1610 1.880 5.310   3.550 0.207-W 3.141 3.000   5-28-967
1610 1.880 5.310   4.000 0.134-W 3.734 3.000   5-28-327
1710 1.940 6.090   3.500 0.156-W 3.188 3.031 6-27-7 6-28-137
1710 1.940 6.090   4.000 0.134-W 3.734 3.031   6-28-557M
1710 1.940 6.090   4.000 0.134-W 3.734 3.031 6-27-17 6-28-347
1710 1.940 6.090   4.000 0.134-W 3.734 3.688   6-28-467
1710 1.940 6.090   4.000 0.134-W 3.734 4.060   6-28-527
1710 1.940 6.090   4.500 0.134-W 4.234 3.031   6-28-407
1760 1.940 7.000   4.095 0.180-W 3.734 3.031   6.3-28-17
1810 1.940 7.550   4.500 0.134-W 4.234 3.375 6.5-27-9 6.5-28-117
1810 1.940 7.550   4.500 0.259-W 3.984 3.375   6.5-28-127
1880 2.190 8.090   4.500 0.259-W 3.984 4.000   8-28-147
1950 3.060 10.090   6.000 0.500-S 5.125 6.531   9-26-18X
5C       2.500 0.159-W 2.186 2.224   5C-28-27
6C       2.756 0.159-W 2.448 1.870   6C-28-27
SPL100 1.630 5.380   4.000 0.095-W 3.810 2.969   100-28-17
SPL100 1.630 5.380   4.000 0.095-W 3.810 3.240   100-28-27
SPL140 1.940 5.030   4.331 0.197-W 3.957 3.504   140-28-17
SPL140 1.940 5.030   4.560 0.165-W 4.245 3.504   140-28-27
SPL170 2.170 6.020       4.350 4.724   170-28-37
SPL170 2.170 6.020   4.724 0.197-W 4.350 4.724   170-28-27
SPL170 2.170 6.020   4.961 0.118-W 4.750 3.700   170-28-17
