Dana Tube Shafts - Midship Catalogue

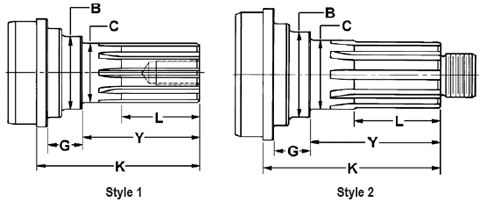

For Use with EY or CF

Spline O.D. # of Splines Bearing Dia Fits Tube Dia Fits Tube Wall (Y) Spline End to Bearing Shoulder (K) Spline End to Weld Style Part #
1.125 26 I 1.181 2.500 0.065 2.340 3.407 2 2-53-1561
1.125 26 I 1.181 2.500 0.065 2.031 3.406 2 2-53-1011
1.125 26 I 1.181 2.500 0.065 1.906 3.406 2 2-53-1321
1.125 26 I 1.181 2.500 0.083 2.031 3.406 2 2-53-1331
1.125 26 I 1.181 2.500 0.083 2.031 3.406 2 2-53-1051
1.125 26 I 1.181 2.500 0.083 1.469 3.406 2 2-54-351X
1.125 26 I 1.181 2.500 0.083 1.906 3.406 2 2-53-1351
1.125 26 I 1.181 2.500 0.083 1.469 3.406 2 2-54-361
1.125 26 I 1.181 3.000 0.065 2.125 3.410 2 2-53-1161
1.125 26 I 1.181 3.000 0.065 2.438 4.300 2 2-53-1311
1.125 26 I 1.181 3.000 0.065 2.340 3.406 2 2-53-1571
1.125 26 I 1.181 3.000 0.083 2.031 3.406 2 2-53-1071
1.125 26 I 1.181 3.000 0.083 2.440 5.066 2 5002332
1.125 26 I 1.181 3.000 0.083 2.440 4.531 2 5001931
1.125 26 I 1.260 2.000 0.083 2.280 3.297 2 2-53-901
1.250 29 I 1.378 3.000 0.083 2.440 3.190 2 2-53-1411
1.250 29 I 1.574 3.500 0.083 2.340 3.460 2 3-53-2541
1.375 10 1.378 2.500 0.065 2.688 3.750 2 2-53-1211
1.375 10 1.378 2.500 0.083 2.688 3.750 2 2-53-1191
1.375 10 1.378 3.000 0.083 2.291 3.969 1 3-53-191
1.375 10 1.378 3.000 0.083 2.688 3.750 2 2-53-1151
1.375 10 1.378 3.000 0.083 2.656 4.000 2 3-54-611
1.500 10 1.574 3.000 0.083 2.650 3.875 2 3-53-2371X
1.500 10 1.574 3.000 0.083 2.938 4.000 2 3-53-1811
1.500 10 1.574 3.000 0.083 2.650 3.875 2 3-53-2361
1.500 10 1.574 3.000 0.083 2.750 3.875 2 3-53-1781
1.500 10 1.574 3.000 0.083 3.590 4.650 2 3-53-2321
1.500 10 1.574 3.000 0.095 2.750 3.875 2 3-53-1891
1.500 10 1.574 3.500 0.065 3.625 3.875 2 3-53-2061
1.500 10 1.574 3.500 0.083 2.750 3.880 2 3-53-1791
1.500 10 1.574 3.500 0.083 3.000 4.406 2 3-53-421
1.500 10 1.574 3.500 0.083 2.750 3.875 2 3-53-2301
1.500 10 1.574 3.500 0.083 2.969 4.031 2 3-53-1821
1.500 10 1.574 3.500 0.095 2.969 4.031 2 4-53-361
1.500 10 1.574 4.000 0.083 2.969 4.031 2 3-53-1831
1.500 10 1.574 4.000 0.083 2.750 3.875 2 3-53-1801
1.500 10 1.771 3.500 0.095 2.969 4.062 2 4-53-401
1.500 10 1.771 4.000 0.083 2.969 4.062 2 4-53-271
1.500 10 2.000 3.500 0.095 5.375 5.875 2 4-53-351
1.542 36 I 1.574 3.500 0.083 2.740 3.538 2 55-53-101
1.750 10 1.771 3.500 0.095 3.250 4.344 2 5-53-111
1.750 10 1.771 3.500 0.134 3.188 4.281 2 5-53-141
1.750 10 1.771 4.000 0.134 3.250 4.344 2 5-53-191
1.750 34 I 1.771 3.500 0.095 3.188 5.050 2 70-53-61
1.750 34 I 1.771 3.500 0.134 3.250 4.344 2 5-53-261
1.750 34 I 1.771 4.000 0.095 3.250 4.344 2 90-53-31
1.750 34 I 1.771 4.000 0.095 3.189 4.327 2 100-53-31
1.750 34 I 1.771 4.000 0.134 3.250 4.344 2 5-53-271
1.750 34 I 1.771 4.000 0.134 3.125 4.219 2 90-53-11
1.752 34 I 1.772 4.000 0.083 3.188 3.988 2 70-53-31
1.950 38 I 1.968 4.000 0.134 4.060 5.150 2 6-53-411
1.950 38 I 1.968 4.330 0.197 3.811 5.055 2 140-53-11
1.950 38 I 1.968 4.562 0.165 4.062 5.156 2 6-53-421
1.950 38 I 1.968 4.566 0.157 3.346 4.591 2 140-53-41
1.950 38 I 1.968 4.567 0.157 3.811 5.055 2 140-53-31
1.958 10 1.967 4.000 0.134 3.000 4.438 2 6-53-211
1.958 10 1.968 3.500 0.156 4.062 5.156 2 6-53-151
1.958 10 1.968 4.000 0.134 4.062 5.156 2 6-53-201
1.958 10 1.968 4.500 0.134 4.062 5.156 2 6-53-241
1.983 31 I 2.363 3.500 0.134 4.484 7.406 1 4-53-331
1.983 31 I 2.437 3.500 0.134 7.531 8.562 2 4-53-501
2.000 10 2.165 4.000 0.134 4.562 7.875 2 6-53-261
2.000 10 2.165 4.000 0.134 4.250 6.844 2 6-53-331
2.250 10 2.361 4.500 0.259 3.750 5.281 2 8-53-41
2.350 16 2.362 3.500 0.188 4.000 5.310 2 6.5-53-21
2.350 16 2.362 4.000 0.134 4.000 5.312 2 6-53-311
2.350 16 2.362 4.500 0.134 4.000 5.312 2 6.5-53-91
2.350 46 I 2.362 4.062 0.165 4.000 5.312 2 6.3-53-21
2.350 46 I 2.362 4.330 0.197 4.000 5.311   140-53-21
2.350 46 I 2.362 4.500 0.134 4.000 5.312 2 6.5-53-171
2.350 46 I 2.362 4.500 0.259 4.000 5.312 2 6.5-53-181
2.350 46 I 2.362 5.197 0.236 3.980 5.291 2 250-53-11
2.350 46 I 2.560 3.500 0.134 6.703 7.000 1 4-53-301
2.350 46 I 2.560 4.095 0.180 5.156 7.406 1 6-53-351
2.350 46 I 2.750 4.500 0.259 5.490 6.310 2 6.5-53-201
2.359 16 2.362 4.500 0.259 4.000 5.438 2 6.5-53-51
2.360 16 2.361 4.000 0.134 4.688 7.562 2 6-53-271
2.500 10 2.559 4.500 0.134 6.281 7.000 2 6.5-53-111
2.656 18 I 2.756 4.500 0.259 4.562 6.000 2 8-53-61

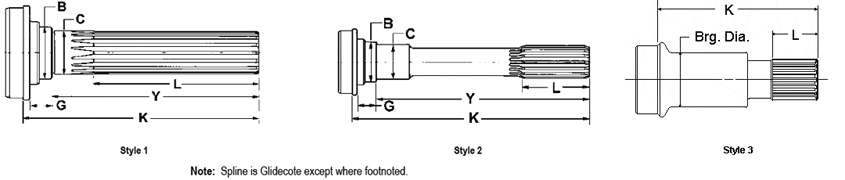

For Use with Slip Yoke

Spline O.D. # of Splines Bearing Dia Fits Tube Dia Fits Tube Wall (Y) Spline End to Bearing Shoulder (K) Spline End to Weld Style Part #
1.3120 19/20 I 1.575 3.000 0.065 6.851 7.466 2 2-53-1441
1.3120 19/20 I 1.575 3.000 0.083 6.850 7.598 2 5003448
1.3750 15/16 1.378 2.500 0.083 7.406 8.469 2 2-53-921
1.3750 15/16 1.378 2.500 0.083 7.812 8.875 2 2-53-681
1.3750 15/16 1.378 3.000 0.065 7.812 8.875 2 2-53-691
1.3750 15/16 1.378 3.000 0.083 7.969 9.031 2 2-53-711
1.3750 15/16 1.378 3.000 0.083 8.480 9.540 2 2-53-1511
1.3750 16 1.378 2.000 0.083 5.969 7.281 1 2-53-121
1.3750 16 1.378 2.000 0.083 6.938 8.250 1 2-53-511
1.3750 16 1.378 2.500 0.065 6.938 8.000 1 2-53-531
1.3750 16 1.378 2.500 0.083 5.969 7.031 1 3-53-211
1.3750 16 1.378 2.500 0.083 6.750 8.094 1 3-53-1351
1.3750 16 1.378 2.500 0.083 6.938 8.000 1 2-53-471
1.3750 16 1.378 3.000 0.065 6.938 8.000 1 2-53-491
1.3750 16 1.378 3.000 0.083 6.750 8.094 1 3-53-1361
1.3750 16 1.378 3.000 0.083 6.781 7.031 1 3-53-1371
1.3750 16 1.378 3.000 0.083 6.938 8.000 1 2-53-501
1.3750 16 1.378 3.000 0.083 7.848 8.908 2 2-53-1131
1.3750 16 1.378 3.500 0.065 6.750 8.094 1 3-53-1381
1.3750 31/32 I 1.378 3.500 0.083 7.469 8.812 2 3-53-1301
1.3760 31/32 I 1.378 2.750 0.065 7.469 8.812 2 3-53-1991
1.3760 31/32 I 1.378 3.000 0.083 7.469 8.812 2 3-53-1181
1.4370 21/22 I 1.575 3.000 0.083 8.838 9.618 2 5008002
1.4370 21/22 I 1.575 3.000 0.083 9.500 10.620 2 3-53-2451
1.4370 21/22 I 1.575 3.500 0.065 7.385 8.000 2 3-53-2381
1.4370 21/22 I 1.575 3.500 0.065 7.492 8.240 2 5002410
1.4370 21/22 I 1.575 3.500 0.083 7.715 8.080 2 3-53-2441
1.4370 21/22 I 1.575 3.500 0.083 9.510 10.630 2 3-53-2591
1.5000 15/16 1.575 3.000 0.083 8.240 9.375 2 3-53-1551
1.5000 15/16 1.575 3.000 0.083 9.500 10.625 2 3-53-1951
1.5000 15/16 1.575 3.000 0.095 8.234 9.350 2 3-53-2291
1.5000 15/16 1.575 3.500 0.065 8.230 9.350 2 3-53-2011
1.5000 15/16 1.575 3.500 0.083 9.625 10.719 2 3-53-2281
1.5000 15/16 1.575 4.000 0.083 9.500 10.625 2 3-53-2181
1.5000 15/16 1.575 4.095 0.180 9.500 10.625 2 3-53-1981
1.5000 16 1.575 3.000 0.083 5.940 7.062 1 3-53-1031
1.5000 16 1.575 3.000 0.083 7.188 8.312 1 3-53-1041
1.5000 16 1.575 3.000 0.083 8.080 9.200 1 3-53-1531
1.5000 16 1.575 3.000 0.083 9.040 10.160 1 3-53-1481
1.5000 16 1.575 3.500 0.083 5.940 7.062 1 3-53-1121
1.5000 16 1.575 4.000 0.083 5.940 7.062 1 3-53-1131
1.5620 16 1.575 3.000 0.083 7.470 8.531 1 3-53-411
1.5620 16 1.575 3.500 0.083 7.410 8.531 1 3-53-1311
1.5620 16 1.575 3.500 0.083 7.470 8.578 2 5007832
1.5620 16 1.575 3.500 0.083 7.470 8.531 2 3-53-451
1.5620 16 1.575 3.500 0.083 7.880 9.290 1 3-53-441
1.5620 16 1.575 4.000 0.083 7.470 8.531 1 3-53-1191
1.5620 16 1.772 3.500 0.095 7.480 8.570 1 4-53-531
1.5620 23/24 I 1.575 3.500 0.083 7.531 8.331 2 55-53-11
1.5620 23/24 I 1.575 3.500 0.083 8.704 9.500 2 55-53-51
1.5620 23/24 I 1.575 3.500 0.083 8.732 9.512 2 5008004
1.5620 23/24 I 1.575 3.500 0.083 8.750 9.875 2 3-53-2571
1.5620 23/24 I 1.575 4.000 0.083 7.531 8.331 2 55-53-21
1.5620 23/24 I 1.575 4.000 0.083 8.689 9.468 2 5008003
1.5620 23/24 I 1.575 4.000 0.083 8.704 9.500 2 55-53-31
1.7500 16 1.772 3.500 0.095 7.469 8.562 1 4-53-61
1.7500 16 1.772 4.000 0.083 7.469 8.562 1 4-53-101
1.7500 34 2.185 3.500 0.134   7.000 3 5-53-331
1.7520 26/27 I 1.772 3.500 0.095 8.902 9.693 2 70-53-51
1.7520 26/27 I 1.772 4.000 0.083 8.102 8.902 2 70-53-11
1.7520 26/27 I 1.772 4.000 0.083 8.902 9.693 2 70-53-21
1.9370 29/30 I 1.968 4.000 0.095 8.720 9.862 2 100-53-11
1.9370 29/30 I 1.968 4.000 0.095 9.520 10.661 2 100-53-21
1.9370 30 I 1.968 4.000 0.095 8.906 10.000 2 90-53-21
1.9370 30 I 1.968 4.000 0.134 8.906 10.000 2 90-53-41
1.9830 31 I 2.436 3.500 0.134   9.540 3 70-53-81
