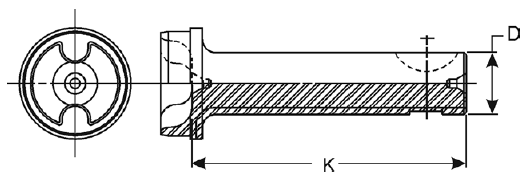

Dana Tube Shafts - Round Catalogue
| (D) Diameter | (K) End of Shaft to Weld | Fits Tube Dia | Fits Tube Wall | N/A | Part # |
| 0.999 | 4.310 | 1.750 | 0.065 | 7-24 | 10-53-18X |

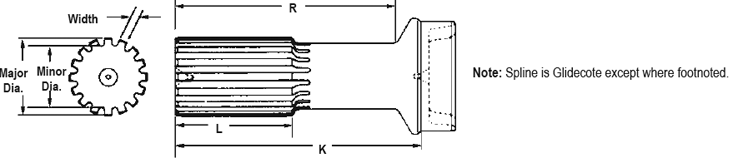

Dana Slip Tube Shafts Catalogue
| Spline O.D. | # of Splines | Fits Tube Dia | Fits Tube Wall | (K) Spline End to Weld | (L) Spline Length | (R) End of Spline to Radius | Part # |
| 1.062 | 16 | 1.250 | 0.095 | 4.281 | 1.750 | 4.000 | 1-42-31 |
| 1.062 | 16 | 1.250 | 0.095 | 5.344 | 2.000 | 4.938 | 1-42-101 |
| 1.125 | 26 I | 2.500 | 0.065 | 7.320 | 1.583 | 6.665 | 27-40-31 |
| 1.148 | 26 I | 1.250 | 0.095 | 4.438 | 2.000 | 4.188 | 10-40-11 |
| 1.250 | 15/16 | 1.750 | 0.065 | 4.469 | 2.000 | 3.938 | 2-40-1071 |
| 1.250 | 16 | 1.250 | 0.120 | 6.125 | 1.906 | 5.375 | 2-40-1771 |
| 1.250 | 16 | 1.750 | 0.065 | 4.469 | 2.000 | 3.938 | 2-40-971 |
| 1.250 | 16 | 1.750 | 0.095 | 5.969 | 2.000 | 5.438 | 2-40-2241 |
| 1.250 | 16 | 2.000 | 0.083 | 6.000 | 2.000 | 5.406 | 2-40-1741 |
| 1.250 | 16 | 2.000 | 0.120 | 6.000 | 2.000 | 5.406 | 2-40-2381 |
| 1.250 | 16 | 2.500 | 0.065 | 6.125 | 3.625 | 5.406 | 2-40-2481 |
| 1.250 | 16 | 2.500 | 0.065 | 6.125 | 2.000 | 5.406 | 2-40-2211 |
| 1.250 | 16 | 2.500 | 0.065 | 7.750 | 2.500 | 7.031 | 2-40-2301 |
| 1.290 | 20 I | 3.500 | 0.065 | 7.880 | 3.500 | 6.880 | 5002972 |
| 1.312 | 19/20 I | 2.000 | 0.120 | 6.913 | 3.500 | 6.338 | 5001930 |
| 1.312 | 19/20 I | 2.500 | 0.083 | 7.530 | 3.500 | 6.840 | 2-40-2841 |
| 1.312 | 19/20 I | 3.500 | 0.065 | 7.880 | 3.500 | 6.880 | 5001918 |
| 1.375 | 15/16 | 2.500 | 0.095 | 7.531 | 3.625 | 6.812 | 2-40-2791 |
| 1.375 | 16 | 1.250 | 0.095 | 5.090 | 2.750 | 4.690 | 2-40-581 |
| 1.375 | 16 | 1.250 | 0.188 | 8.125 | 3.625 | 7.640 | 2-40-2781 |
| 1.375 | 16 | 1.750 | 0.095 | 7.750 | 3.625 | 7.240 | 2-40-2681 |
| 1.375 | 16 | 2.000 | 0.083 | 5.188 | 2.250 | 4.625 | 2-40-1031 |
| 1.375 | 16 | 2.000 | 0.083 | 6.188 | 2.250 | 5.625 | 2-40-2451 |
| 1.375 | 16 | 2.000 | 0.083 | 6.562 | 2.125 | 6.000 | 2-40-1841 |
| 1.375 | 16 | 2.000 | 0.120 | 5.188 | 2.250 | 4.625 | 2-40-2021 |
| 1.375 | 16 | 2.000 | 0.120 | 6.188 | 3.625 | 5.625 | 2-40-2441 |
| 1.375 | 16 | 2.000 | 0.120 | 6.188 | 2.250 | 5.625 | 2-40-1701 |
| 1.375 | 16 | 2.000 | 0.120 | 6.190 | 2.250 | 5.620 | 2-40-2851 |
| 1.375 | 16 | 2.000 | 0.120 | 7.906 | 3.625 | 7.328 | 2-40-2661 |
| 1.375 | 16 | 2.500 | 0.065 | 5.344 | 2.250 | 4.625 | 2-40-1041 |
| 1.375 | 16 | 2.500 | 0.065 | 6.344 | 2.250 | 5.625 | 2-40-1811 |
| 1.375 | 16 | 2.500 | 0.065 | 6.844 | 2.250 | 6.125 | 2-40-1291 |
| 1.375 | 16 | 2.500 | 0.065 | 8.000 | 3.625 | 7.312 | 2-40-2671 |
| 1.375 | 16 | 2.500 | 0.083 | 10.000 | 3.000 | 9.375 | 2-40-2611 |
| 1.375 | 16 | 2.500 | 0.083 | 5.344 | 2.250 | 4.625 | 2-40-1131 |
| 1.375 | 16 | 2.500 | 0.083 | 6.344 | 2.250 | 5.625 | 2-40-1711 |
| 1.375 | 16 | 2.500 | 0.083 | 7.100 | 3.188 | 6.375 | 2-40-2801 |
| 1.375 | 16 | 2.500 | 0.083 | 7.375 | 3.000 | 6.656 | 2-40-2871 |
| 1.375 | 16 | 2.500 | 0.083 | 7.531 | 2.250 | 6.812 | 2-40-1851 |
| 1.375 | 16 | 2.500 | 0.083 | 7.531 | 2.250 | 6.812 | 2-40-2631 |
| 1.375 | 16 | 2.500 | 0.083 | 7.531 | 3.625 | 6.813 | 2-40-2461 |
| 1.375 | 16 | 2.500 | 0.083 | 8.000 | 3.000 | 7.310 | 2-40-2941 |
| 1.375 | 16 | 2.750 | 0.083 | 7.390 | 3.000 | 6.540 | 2-40-2891 |
| 1.375 | 16 | 3.000 | 0.065 | 5.625 | 2.250 | 4.812 | 2-40-1211 |
| 1.375 | 16 | 3.000 | 0.065 | 6.438 | 2.250 | 5.625 | 2-40-1221 |
| 1.375 | 16 | 3.000 | 0.065 | 7.625 | 2.250 | 6.812 | 2-40-2051 |
| 1.375 | 16 | 3.000 | 0.083 | 6.050 | 2.250 | 5.625 | 2-40-2811 |
| 1.375 | 16 | 3.000 | 0.083 | 6.438 | 2.250 | 5.625 | 2-40-1521 |
| 1.375 | 16 | 3.000 | 0.083 | 7.625 | 2.250 | 6.812 | 2-40-2231 |
| 1.375 | 16 | 3.000 | 0.083 | 7.625 | 3.620 | 6.812 | 2-40-2691 |
| 1.375 | 16 | 3.000 | 0.083 | 8.641 | 6.781 | 7.828 | 2-40-1871 |
| 1.375 | 16 | 3.500 | 0.065 | 6.625 | 2.250 | 5.625 | 2-40-1671 |
| 1.375 | 16 | 3.500 | 0.065 | 7.875 | 3.625 | 6.875 | 2-40-2761 |
| 1.375 | 16 | 3.500 | 0.083 | 6.625 | 2.250 | 5.625 | 2-40-1531 |
| 1.375 | 16 | 3.500 | 0.083 | 7.906 | 2.250 | 6.906 | 2-40-2041 |
| 1.375 | 16 | 3.500 | 0.083 | 7.906 | 3.625 | 6.906 | 2-40-2531 |
| 1.375 | 16 | 3.500 | 0.083 | 8.969 | 6.906 | 7.969 | 2-40-2091 |
| 1.375 | 31/32 I | 2.000 | 0.120 | 6.312 | 3.000 | 5.750 | 2-40-2421 |
| 1.375 | 31/32 I | 2.000 | 0.120 | 7.438 | 3.531 | 6.875 | 2-40-2361 |
| 1.375 | 31/32 I | 2.500 | 0.083 | 6.344 | 2.250 | 5.625 | 2-40-2501 |
| 1.437 | 21/22 I | 3.500 | 0.083 | 8.281 | 3.500 | 7.344 | 2-40-2241 |
| 1.500 | 15/16 | 2.500 | 0.156 | 7.812 | 2.500 | 7.094 | 2-40-451 |
| 1.500 | 16 | 2.500 | 0.083 | 5.625 | 2.500 | 4.969 | 3-40-1471 |
| 1.500 | 16 | 3.000 | 0.083 | 5.938 | 2.500 | 5.125 | 3-40-1101 |
| 1.500 | 16 | 3.000 | 0.083 | 6.281 | 3.000 | 5.469 | 3-40-1511 |
| 1.500 | 16 | 3.000 | 0.083 | 7.250 | 2.500 | 6.438 | 3-40-1611 |
| 1.500 | 16 | 3.000 | 0.083 | 7.406 | 3.000 | 6.594 | 3-40-1421 |
| 1.500 | 16 | 3.000 | 0.083 | 8.250 | 3.000 | 7.406 | 3-40-1911 |
| 1.500 | 16 | 3.000 | 0.095 | 6.437 | 2.500 | 5.610 | 3-40-1961 |
| 1.500 | 16 | 3.500 | 0.065 | 6.562 | 3.000 | 5.625 | 3-40-1521 |
| 1.500 | 16 | 3.500 | 0.065 | 7.344 | 2.500 | 6.406 | 3-40-481 |
| 1.500 | 16 | 3.500 | 0.083 | 5.375 | 2.000 | 4.438 | 3-40-2071 |
| 1.500 | 16 | 3.500 | 0.083 | 6.562 | 3.000 | 5.625 | 3-40-1531 |
| 1.500 | 16 | 3.500 | 0.083 | 6.844 | 2.500 | 5.828 | 3-40-1431 |
| 1.500 | 16 | 3.500 | 0.083 | 7.344 | 2.500 | 6.406 | 3-40-1621 |
| 1.500 | 16 | 3.500 | 0.083 | 7.531 | 3.000 | 6.594 | 3-40-1491 |
| 1.500 | 16 | 4.000 | 0.083 | 7.875 | 3.000 | 6.688 | 3-40-1501 |
| 1.500 | 16 | 4.500 | 0.095 | 7.688 | 2.500 | 6.438 | 3-40-1281 |
| 1.562 | 16 | 3.500 | 0.083 | 10.750 | 3.000 | 9.810 | 3-40-1411 |
| 1.562 | 16 | 3.500 | 0.083 | 6.750 | 3.000 | 5.810 | 3-40-1571 |
| 1.562 | 16 | 3.500 | 0.083 | 8.750 | 3.000 | 7.810 | 3-40-1871 |
| 1.562 | 16 | 4.000 | 0.083 | 6.940 | 3.000 | 5.810 | 3-40-1381 |
| 1.562 | 16 | 4.000 | 0.083 | 8.940 | 3.000 | 7.810 | 3-40-1551 |
| 1.562 | 23/24 I | 3.500 | 0.083 | 8.000 | 3.000 | 7.060 | 3-40-2091 |
| 1.563 | 23/24 I | 3.500 | 0.083 | 7.402 | 3.500 | 5.781 | 55-40-61X |
| 1.563 | 23/24 I | 3.500 | 0.083 | 8.000 | 3.000 | 7.060 | 3-40-2171 |
| 1.563 | 23/24 I | 3.500 | 0.083 | 8.701 | 3.500 | 7.080 | 55-40-81X |
| 1.563 | 23/24 I | 4.000 | 0.083 | 7.402 | 3.500 | 5.781 | 55-40-21X |
| 1.563 | 23/24 I | 4.000 | 0.083 | 8.701 | 3.500 | 7.080 | 55-40-41X |
| 1.750 | 16 | 3.000 | 0.095 | 6.750 | 3.000 | 5.906 | 4-40-821 |
| 1.750 | 16 | 3.500 | 0.095 | 12.000 | 5.000 | 11.030 | 4-40-1031 |
| 1.750 | 16 | 3.500 | 0.095 | 14.219 | 3.000 | 13.360 | 4-40-981 |
| 1.750 | 16 | 3.500 | 0.095 | 15.469 | 3.000 | 14.610 | 4-40-1021 |
| 1.750 | 16 | 3.500 | 0.095 | 20.120 | 3.000 | 19.250 | 4-40-1011 |
| 1.750 | 16 | 3.500 | 0.095 | 20.750 | 3.000 | 19.870 | 4-40-1061 |
| 1.750 | 16 | 3.500 | 0.095 | 6.781 | 3.000 | 5.812 | 4-40-761 |
| 1.750 | 16 | 3.500 | 0.095 | 7.938 | 3.000 | 6.969 | 4-40-741 |
| 1.750 | 16 | 3.500 | 0.095 | 9.219 | 3.000 | 8.250 | 4-40-721 |
| 1.750 | 16 | 3.500 | 0.156 | 6.781 | 3.000 | 5.812 | 4-40-951 |
| 1.750 | 16 | 4.000 | 0.083 | 6.938 | 3.000 | 5.812 | 4-40-781 |
| 1.750 | 16 | 4.000 | 0.134 | 6.938 | 3.000 | 5.812 | 4-40-991 |
| 1.752 | 26/27 I | 3.500 | 0.095 | 8.752 | 3.500 | 7.140 | 70-40-81X |
| 1.752 | 26/27 I | 4.000 | 0.083 | 7.953 | 3.500 | 6.531 | 70-40-21X |
| 1.752 | 26/27 I | 4.000 | 0.083 | 8.751 | 3.500 | 7.330 | 70-40-41X |
| 1.812 | 28 I | 3.500 | 0.095 | 9.812 | 4.000 | 8.906 | 4-40-961 |
| 1.937 | 29/30 I | 4.000 | 0.095 | 8.799 | 4.000 | 6.841 | 100-40-21X |
| 1.937 | 29/30 I | 4.000 | 0.095 | 9.590 | 4.000 | 7.831 | 100-40-41X |
| 1.937 | 29/30 I | 4.000 | 0.095 | 9.590 | 4.000 | 7.831 | 100-40-41X |
| 1.937 | 30 I | 2.756 | 0.159 | 7.185 | 2.953 | 6.161 | 6C-40-21X |
| 1.937 | 30 I | 4.000 | 0.095 | 8.281 | 4.000 | 7.188 | 90-40-21 |
| 1.937 | 30 I | 4.000 | 0.134 | 10.094 | 4.000 | 9.000 | 90-40-11 |
| 1.937 | 30 I | 4.000 | 0.134 | 8.281 | 4.000 | 7.190 | 90-40-41 |
| 2.000 | 15/16 | 3.500 | 0.095 | 8.562 | 3.500 | 7.656 | 5-40-491 |
| 2.000 | 16 | 3.500 | 0.095 | 7.562 | 3.500 | 6.656 | 5-40-451 |
| 2.000 | 16 | 3.500 | 0.095 | 8.562 | 3.500 | 7.625 | 5-40-471 |
| 2.000 | 16 | 3.500 | 0.095 | 9.562 | 3.500 | 8.656 | 5-40-501 |
| 2.000 | 16 | 3.500 | 0.134 | 10.188 | 3.500 | 9.281 | 5-40-1041 |
| 2.000 | 16 | 3.500 | 0.134 | 7.562 | 3.500 | 6.656 | 5-40-1191 |
| 2.000 | 16 | 3.500 | 0.134 | 7.844 | 4.000 | 6.938 | 4-40-891 |
| 2.000 | 16 | 3.500 | 0.134 | 8.562 | 3.500 | 7.656 | 5-40-1151 |
| 2.000 | 16 | 3.500 | 0.134 | 8.562 | 3.500 | 7.656 | 5-40-1101 |
| 2.000 | 16 | 3.500 | 0.134 | 9.688 | 3.500 | 8.781 | 5-40-1011 |
| 2.000 | 16 | 3.500 | 0.156 | 8.562 | 3.500 | 7.656 | 5-40-1121 |
| 2.000 | 16 | 3.500 | 0.156 | 9.562 | 3.500 | 8.688 | 5-40-1031 |
| 2.000 | 16 | 3.550 | 0.207 | 7.562 | 3.500 | 6.656 | 5-40-1241 |
| 2.000 | 16 | 4.000 | 0.134 | 9.844 | 3.500 | 8.781 | 5-40-1051 |
| 2.500 | 10 | 3.500 | 0.156 | 10.344 | 4.000 | 9.500 | 6-40-61 |
| 2.500 | 10 | 3.500 | 0.156 | 8.344 | 4.000 | 7.500 | 6-40-51 |
| 2.500 | 15/16 | 4.000 | 0.134 | 10.562 | 4.000 | 9.562 | 6-40-831 |
| 2.500 | 16 | 3.500 | 0.156 | 9.250 | 4.000 | 8.375 | 6-40-741 |
| 2.500 | 16 | 3.550 | 0.207 | 10.344 | 4.000 | 9.500 | 6-40-701 |
| 2.500 | 16 | 4.000 | 0.134 | 10.562 | 4.000 | 9.562 | 6-40-521 |
| 2.500 | 16 | 4.000 | 0.134 | 10.562 | 3.500 | 9.562 | 6-40-891 |
| 2.500 | 16 | 4.000 | 0.134 | 13.500 | 4.000 | 12.500 | 6-40-821 |
| 2.500 | 16 | 4.000 | 0.134 | 8.438 | 4.000 | 7.438 | 6-40-711 |
| 2.500 | 16 | 4.000 | 0.134 | 9.250 | 4.000 | 8.250 | 6-40-541 |
| 2.500 | 16 | 4.500 | 0.134 | 10.656 | 4.000 | 9.469 | 6-40-621 |
| 2.500 | 16 | 4.500 | 0.134 | 9.500 | 4.000 | 8.312 | 6-40-631 |
| 2.500 | 9/10 | 3.500 | 0.156 | 10.344 | 4.000 | 9.500 | 6-40-111 |
| 2.672 | 18 I | 3.500 | 0.134 | 3.594 | 1.500 | 3.281 | 5-40-1181 |
| 2.672 | 18 I | 3.550 | 0.207 | 3.594 | 2.000 | 3.281 | 5-40-1341 |
| 3.000 | 16 | 3.550 | 0.207 | 10.812 | 4.500 | 10.000 | 6.5-40-141 |
| 3.000 | 16 | 4.500 | 0.134 | 11.250 | 4.500 | 10.031 | 6.5-40-191 |
| 3.000 | 16 | 4.500 | 0.134 | 11.250 | 5.500 | 10.031 | 6.5-40-251 |
| 3.000 | 16 | 4.500 | 0.134 | 9.469 | 4.500 | 8.406 | 6.5-40-201 |
| 3.000 | 16 | 4.500 | 0.259 | 11.531 | 4.500 | 10.219 | 8-40-101 |
| 3.000 | 16 | 4.500 | 0.259 | 9.906 | 4.500 | 8.594 | 8-40-91 |
| 3.250 | 18 I | 3.500 | 0.156 | 4.250 | 2.000 | 3.906 | 6-40-181 |
